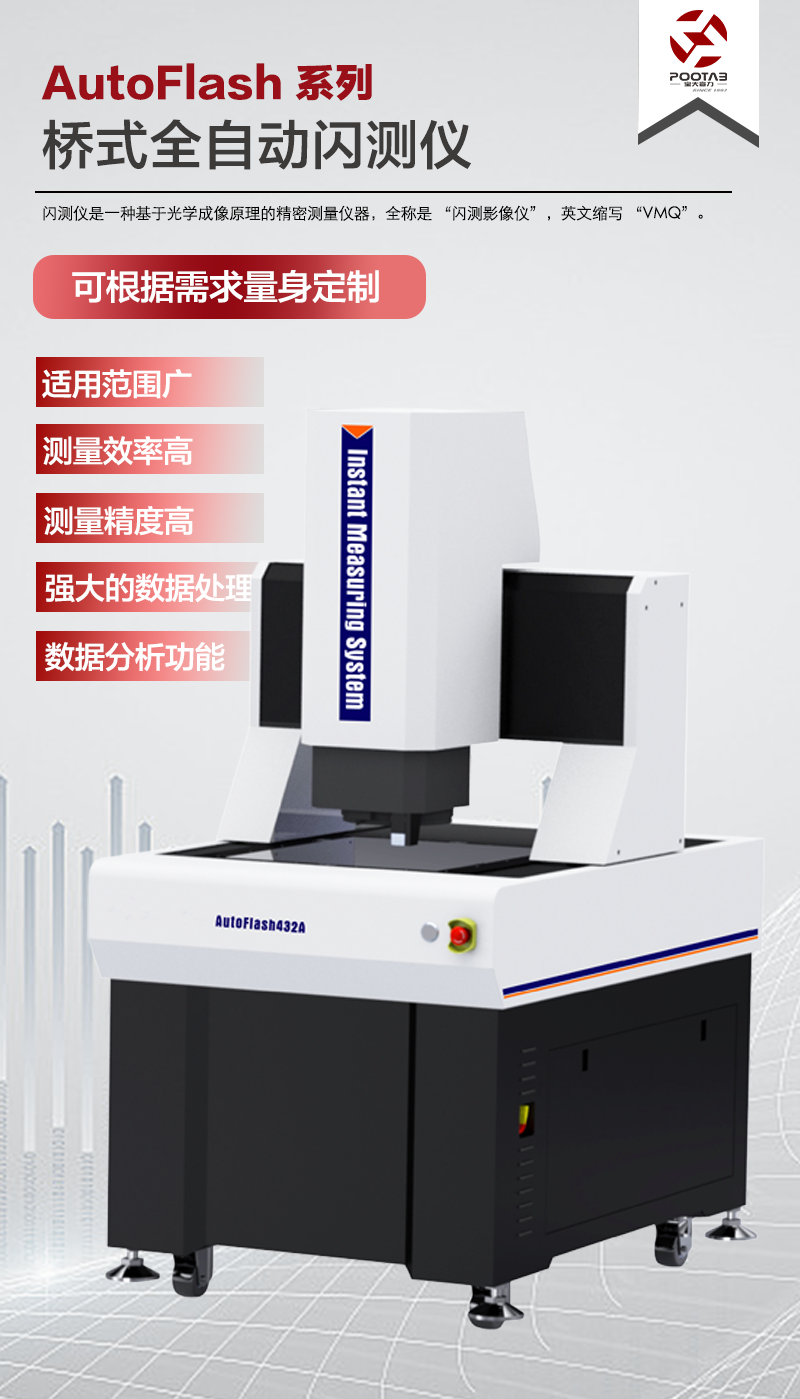

規格型號：AutoFlash 系列
數據指標：測量精度：無連接：±3.9μm/±2μm；有連接：±7μm/±4μm
立即免費獲取：儀器報價方案與儀器PDF資料！

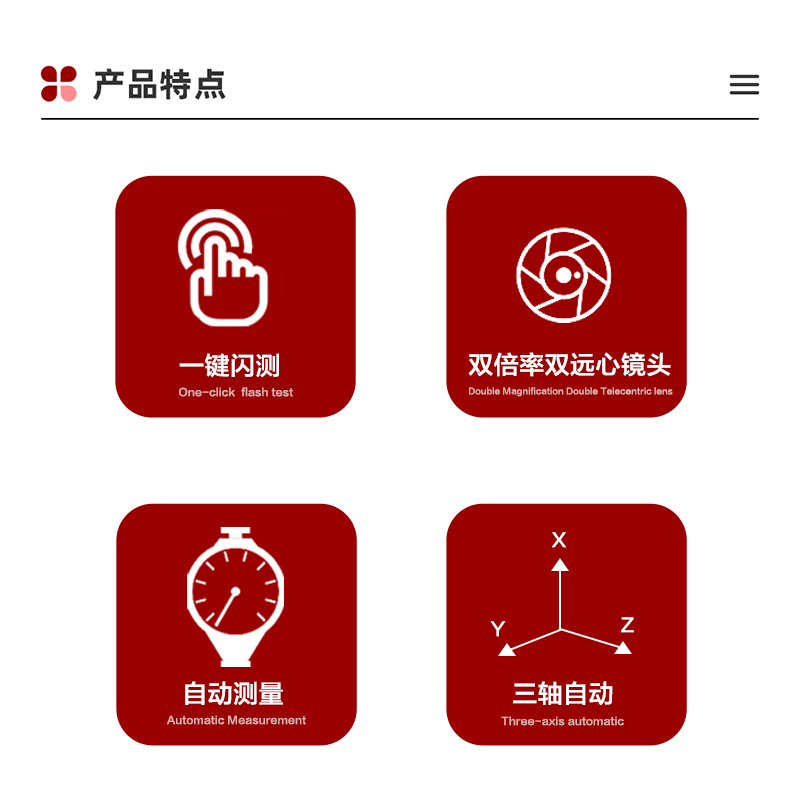

產品特點：
l 配備了帶有1" 2千萬數字相機和雙倍率雙遠心鏡頭，成像質量佳；
l 低至0.02°以下的高遠心度設計，確保有高度差產品的測量精度；
l 小于0.01 %的低TV畸變及全畫面的畸變均勻性，確保測量的動態重復性精度；
l 雙倍率設計，大視野高效測量+高倍高精度測量，滿足客戶對效率和精度的雙重需求；
l XYZ三軸CNC全自動精密控制，精準定位；
l 采用印度大理石基座和立柱，穩定性好；
l 精密直線導軌，研磨級滾珠絲桿和交流伺服電機等，確保運動系統精度和穩定性；
l 0.1μm高精密光柵尺，確保系統的定位精度和測量精度；
l 搭配多種光源，具有智能升降功能，以適應各種測量場景；
l 強大的功能和易于操作的Geomea測量軟件可增強質量控制；
l 可以設置自動測量程序，以高效、快速地完成批量測量；
l 可選配非接觸白光傳感器，實現厚度，平面度等測量。
技術參數：
產品名稱 | 橋式全自動閃測儀AutoFlash系列 | ||||
產品型號 | AutoFlash432 | AutoFlash542 | |||
X-Y軸行程 | (400*300)mm | (500*400)mm | |||
外形尺寸 | (1195*832*1579)mm | (1463*940*1591)mm | |||
包裝尺寸 | (1380*1170*1910)mm | (1690*1300*2000)mm | |||
重量 | 650Kg | 780Kg | |||
Z軸行程 | 200mm | ||||
X/Y/Z3軸光柵尺 | 0.1um玻璃光柵尺 | ||||
導向方式 | 精密直線導軌，雙軌雙滑塊導向 | ||||
操作方式 | 遙控手柄，鼠標操作，編程自動檢測 | ||||
機臺承載 | ＜25Kg | ||||
工作環境 | 溫度20℃±2℃，溫度變化<2℃/hr,濕度30~80%,振動<0.002g,低于15Hz | ||||
電源 | AC220V/50Hz; 110V/60Hz | ||||
軟件系統 | Geomea | ||||
相機 | 1” 2千萬像素高清相機 | ||||
遠心鏡頭 | 雙倍率雙遠心鏡頭 | ||||
放大倍率 | 0.16X | 0.64X | |||
圖像測量 | 重復精度 | 座標臺未移動 | ±1μm | ±0.5μm | |
座標臺移動 | ±2μm | ±1.5μm | |||
測量精度 | 無連接 | ±3.9μm | ±2μm | ||
有連接 | ±7μm | ±4μm | |||
工作距離 | 145±2mm | 145±2mm | |||
遠心度 | ＜0.02° | ＜0.02° | |||
景深 | 6mm@25 lp/mm | 0.6mm@64 lp/mm | |||
物方視野（H*V*D）MM | 1” | 82*55*100 | 21*14*25 | ||
53*44*69 | 13*11*17 | ||||
2/3” | |||||
物方分辨率 | 20um | 7.8um | |||
光源 | 輪廓光 | LED平行遠心光源 | |||
表面光 | 0~255級連續可調 | ||||
產品配置型號說明（以AutoFlash432為例）：
傳感器配置 | 2.5D | 2.5D |
產品名稱 | 橋式全自動閃測儀 | 橋式激光全自動閃測儀 |
產品型號 | AutoFlash432A | AutoFlash432C |
后綴符號 | A | C |
符號意義 | 光學 | 光學+激光 |
接觸式測頭 | 無 | 無 |
激光模塊 | 無 | 歐姆龍激光 |
閃測儀型號及規格：
型號 | 貨號# | 型號 | 貨號# |
AutoFlash432A | 503-120H | AutoFlash542A | 503-120J |
AutoFlash432C | 503-320H | AutoFlash542C | 503-320J |
閃測儀測量空間指引表：
Travel | Model | X Axis Travel mm | Y Axis Travel mm | Z Axis Standard Travel mm | Z Axis Maximum Custom Travel mm |
100X100X100 | IVS-111T | 100 | 100 | 100 | ------ |
250X150X150 | IVS-2515 | 250 | 150 | 200 | 300 |
300X200X200 | IVS-3020 | 300 | 200 | 200 | 400 |
IVS-322A | 300 | 200 | 200 | 250 | |
IVS-322C | 300 | 200 | 200 | 250 | |
400X300X200 | IVS-432A | 400 | 300 | 200 | 300 |
IVS-432C | 400 | 300 | 200 | 300 | |
300X400X200 | AutoFlash432A | 400 | 300 | 200 | 400 |
AutoFlash432C | 400 | 300 | 200 | 400 | |
400X500X200 | AutoFlash542A | 500 | 400 | 200 | 400 |
AutoFlash542C | 500 | 400 | 200 | 400 |
u 可根據客戶需求定制其他行程規格閃測儀。
標準配置：
產品名稱 | 貨號# | 產品名稱 | 貨號# |
測量軟件 | Geomea | 遠心鏡頭 | 421-102 |
運動控制器 | 526-111 | 低角度環光/外置同軸光 | 425-112 |
0.1μm玻璃光柵尺 | 585-01 | LED平行遠心光源 | 425-102 |
加密狗 | 581-451 | 數字相機 | 484-102 |
光學校準板 | 581-801 | 數據線 | 581-931 |
防塵罩 | 521-911 | 電腦及顯示器 | 581-971 |
電腦桌 | 581-971 | 電源線 | 581-921 |
合格證/保修卡 | ------ | 說明書/裝箱單 | ------ |
可選配置：
產品名稱 | 產品貨號# | 產品名稱 | 產品貨號# |
激光傳感器 | 581-461 | 0.5um玻璃光柵尺 | 585-05 |
操作手柄 | 581-871 | ------ | ------ |
